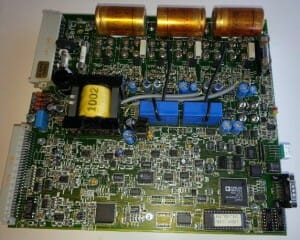

Un exemple de carte qui nécessite l’utilisation d’un banc de tests pour sa réparation:

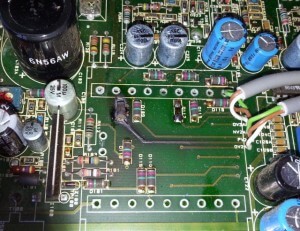

Pour réparer ce genre de carte électronique sans schéma, tous les composants doivent être testés. Pour éviter le stress lié au déssoudage puis au soudage, les composants sont connectés in-situ à l’aide de pinces adaptées au boîtier de type CMS.

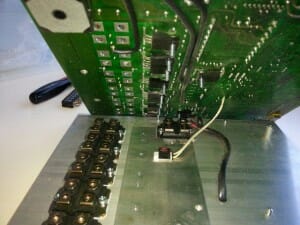

La panne provient de l’alimentation, la défaillance d’un condensateur a provoqué en cascade la destruction de plusieurs diodes et zeners. La réparation entraîne la désolidarisation du circuit imprimé par rapport au dissipateur :
La présence de diodes brûlées sous le transformateur de l’alimentation à découpage impose son déssoudage. Encore une opération qui demande de l’outillage spécialisé pour retirer le transformateur sans abimer les pistes et les traversées métallisées.
La machine sur laquelle se trouve cette carte est aujourd’hui de nouveau en production, après quelques jours d’arrêts. Quel plaisir de voir redémarrer une installation après notre intervention…
